隧道照明智能控制方式介紹
2022-08-01 08:51:33
隧道照明是隧道運營的重要組成部分，既是隧道安全運營的保證，又是隧道運營電能損耗的主要負載。本文從隧道照明控制方式的角度，討論隧道照明智能控制系統在保證運營安全的情況下，如何實現運營節能減排。
關鍵詞：隧道照明 無級調光 RS485單燈控制器
在隧道照明控制模式上，目前常用的有三種模式：
一是按回路控制：對路面的亮度均勻度有明顯的影響
二是單燈智能控制：單燈控制成本較高
三是回路控制和單燈無級控制相結合的控制模式：既可以控制回路，又可以將燈具的亮度進行無級控制，亮度的調制曲線是平滑的，不會對亮度均勻度產生影響。

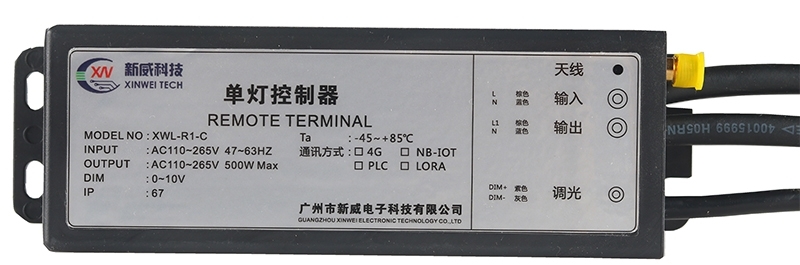

配置： RS485單燈控制器+照明配電柜
1.照明回路設置
照明系統一般有三級控制模式，
第二種：按定時策略進行自動控制；
優先考慮照明的光照儀檢測自動控制，其次為照明的定時自動控制、最后是手動控制。
2.照明分級

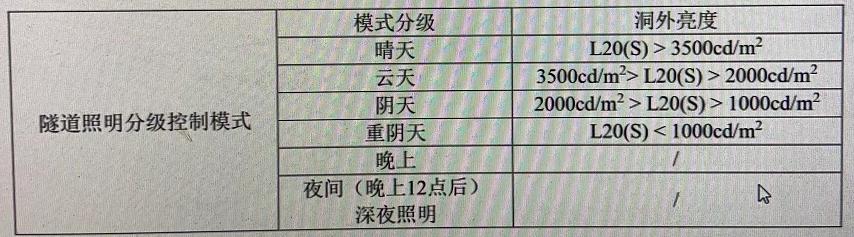

通過對每個季節內一天24小時時間段洞外環境光亮度的變化規律，將隧道照明系統分為六級控制模式，分別為晴天、云天、陰天、重陰、夜間和下半夜，即可滿足隧道照明亮度的基本需求，各級的劃分依據如下：
第一種：根據洞口光照儀的實時照度進行自動控制；
第三種：手動控制。
3.照明自動控制的光強檢測值
在正常情況下，自動照明控制的優選方案是光強度檢測值控制。程序根據外部光強度檢測器測量實際亮度值來確定相應的照明開啟水平，然后依據照明等級打開或者關閉相應的照明。
4.照明的自動定時控制
當光強度檢測器損壞或者其他原因?qū)е率褂玫谝豢刂颇Ｊ綗o法實現所需效果時，可以使用第二控制模式，即照明定時控制。因?yàn)楣鈴?qiáng)度對于每一天是不同的，所以為了節省能量和有效利用資源的目的，還在不同的時間控制照明控制。在這個方案中，照明控制不受光強度檢測器的限制，一天將被劃分為黎明、白天、傍晚和夜晚四段，四個時間段對應相應的照明控制。由于四個定時的開始和結束也與季節相關，因此根據不同季節的定時劃分進一步提高劃分精度，從而節約電能。
5.照明的手動控制
特殊情況下，隧道內的照明控制還通過監控中心和現場工作站以及隧道內照明控制器由操作人員進行人工手動控制。隧道洞內配套有我司機的可操作觸摸屏，方便現場工作人員手動控制。操作人員根據光強檢測儀的讀數，或?qū)嶋H的天氣狀況自行判斷開啟/或關閉照明。照明的手動控制策略主要包括監控中心處成組控制（自定義群控）以及現場就地手動控制。
